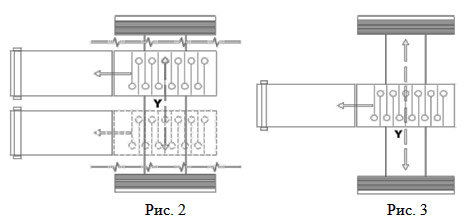

НАЗНАЧЕНИЕ: Предназначены для транспортировки листового стекла толщиной от 2 мм до 25 мм из зоны хранения в зону резки. ОБЛАСТЬ ПРИМЕНЕНИЯ: Предприятия и цеха по изготовлению стекольной продукции, по производству стеклопакетов, в мебельном производстве, в цехах стеклообработки. Автоматический двухсторонний мобильный загрузчик для захвата стекла с вертикальной пирамиды, и дальнейшей передачи его на стол раскроя. Структура машины делится на две основные части: раму и наклонные загрузочные устройства. Перемещение базы механизировано и осуществляется с помощью привода и цепной передачи. Скорость регулируется потенциометром. Подъемные устройства прикреплены к базе и приводятся в действие с помощью эллипсоидального редуктора с приводом, который обеспечивает их перемещение вверх и вниз. Такое движение позволяет им подняться на угол 84 градуса для удобства захвата стекла или загрузки вручную. После захвата, стекло опускается на валы с резиновыми роликами и перемещается в зону резки. Загрузчик разработан таким образом, чтобы можно было в автоматическом режиме захватывать стекло с LOW-E покрытием. МОДЕЛЬНЫЙ РЯД АВТОМАТИЧЕСКИХ ЗАГРУЗЧИКОВ СЕРИИ 630 Модификация Описание CBF Фиксированный двухсторонний загрузчик Фиксированный загрузчик, который забирает стекла с двух пирамид и передает их на одну и/или другую симметрично расположенную линию резки (направление движения A/B или A и B). CBT Подвижныйдвухсторонний загрузчикс поперечным перемещением Двухсторонний подвижный загрузчик с поперечным перемещением передает стекло на одну или более параллельно расположенную линию резки ( направления движения A/B или A и B) CBM Подвижныйдвухсторонний загрузчикс продольным перемещениемПодвижный двухсторонний загрузчик, который забирает стекло с двух или более пирамид и передает листы на одну или две симметрично расположенные линии резки стекла (направления движения A/B или A и B). АВТОМАТИЧЕСКИЕ ЗАГРУЗЧИКИ СОСТОЯТ ИЗ ЧЕТЫРЕХ ОСНОВНЫХ КОМПОНЕНТОВ: а) загрузочно-разгрузочные устройства б) конвейер транспортировки стекла в) система передвижения загрузчика по оси «X» г) система передвижения загрузчика по оси «Y» Рабочий цикл работы двустороннего загрузчика состоит из следующих этапов: подъем захватывающих лап с присосками на угол 84 градуса перемещение загрузчика к пирамиде со стеклом до контакта (контакт фиксируется датчиком). захват стекла присосками отделение листа от пачки одновременное движение погрузчика по рельсам, с переводом стекла из вертикального положения в горизонтальное, реализовано использованием второго инвертора (дополнительная функция). В фиксированных погрузчиках данная функция не используется. возврат загрузчика в нулевое положение и опускание загрузочных лап размещение листа на приводном конвейере для дальнейшей транспортировки стекла на стол резки транспортировка листа стекла в зону резки. Возможность отключения вакуумных присосок, как в отдельности, так и всей лапы, для загрузки стекла меньших размеров: Полностью автоматическое отделение листа исключает возможность царапания поверхности стекла. Валы с прорезиненными роликами приводятся в действие системой: сервопривод - шестерня - цепь, для точного и надежной работы всей системы. Загрузчик имеет настройку счетчика листов, которые должны подаваться в зону резки, а также и дополнительную сигнализацию при пустой пирамиде. Панель управления включает в себя персональный компьютер с интуитивно понятным программным обеспечением. Меню выполнено в виде иконок. Программное обеспечение помогает оператору пошагово вести работу, задавая параметры и осуществлять функциональные режимы. В случае, если введенные параметры не соответствуют реальным, оператор будет предупрежден о возможной ошибке. СИСТЕМА ПЕРЕДВИЖЕНИЯ ЗАГРУЗЧИКА ПО ОСИ X В случае, если двухсторонний подвижный загрузчик осуществляет продольное движение (по ходу движения стекла) с разным количеством пирамид (минимум от 2 до 6 по каждой стороне (исходя из потребностей конкретного клиента), то схема перемещения выглядит следующим образом. СИСТЕМА ПЕРЕДВИЖЕНИЯ ЗАГРУЗЧИКА ПО ОСИ Y Двухсторонний подвижный загрузчик может осуществлять поперечное движение (перпендикулярно ходу движения стекла) (см рис. 2 и 3). Данная конфигурация разработана для снабжения стеклом нескольких линий по резке стекла (до пяти) или служит для обеспечения снабжения склада стекла удаленного от зоны резки с помощью автоматического загрузчика. Схема перемещения выглядит следующим образом. Продольное движение по “X” и поперечное перемещение по оси “Y” несовместимы, таким образом, одно исключает другое! ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯJUMBO форматREGULAR формат Максимальный размер стекла6100x3300 мм3650x2750 мм Минимальный размер стеклаЗагруженное на «нулевую сторону» (см. рис.4) Загруженное на противоположную сторону (см. рис.5) Загруженное на «нулевую сторону» (см. рис.6) Загруженное на противоположную сторону (см. рис.7) Промежуточные размеры листов могут быть расположены в соответствии со схемой отключения вакуумных присосок. Толщины используемого стекла2 — 19 мм Макс вес стекла для подъема/опускания1000 Кг Интерфейс для оператораСтанок контролируется при помощи программного обеспечения ПК с удобным интерфейсом оператора. Управление программой не составляет трудностей и интуитивно понятно для оператора. В случае объединения загрузчика со столом резки Bottero операторский интерфейс интегрируется с программным управлением стола резки. Ввод данныхВстроенная в панель управления клавиатура. Производственные данные содержатся на жестком диске, вводятся через порт USB или заводятся через сетевое соединение с офисного компьютера. Подсчет листовДанные о количестве листов, которые должны быть загружены, и которые находятся на пирамидах, заводятся с операторской панели управления. Сигнал о пустой пирамидеАвтоматическая остановка цикла при пустой пирамиде Подъем и опускание загрузочных лапОсуществляется механическим способом с пониженной передачей. Использование высокопроизводительной передачи позволяет загрузчику сократить время рабочего цикла и увеличить надежность при длительной работе с тяжеловесными заготовками. Блок понижающей передачи оснащается энкодером и инвертером. Перемещение рамыОсуществляется с помощью механического редуктора, который контролируется инвертером. Уровень шума 73±2 Дб Данные рабочего цикла Стандартный формат модификации CBM / CBF Время рабочего циклаПервая пирамида50 секунд (данные по среднему рабочему циклу с глубиной пирамиды 1200 мм)Вторая пирамида70 секунд Последующие пирамиды+ 24 секунды на каждую следующую позицию (пирамиду) Примечание: время рабочего цикла для двустороннего автоматического загрузчика с поперечным перемещением (CBT) должно быть определено на основе требований к размещению станка. Пирамиды, используемые для хранения стекла JUMBO формат / REGULAR формат CBM / CBF Стандартные пирамиды Bottero для стекла (см. Рис. 8)
Связь с ведущим специалистом(963)602-26-17(926)566-06-45
Двухсторонние загрузчики листового стекла BOTTERO мод. Mobilinea 630
